معرفی محصول

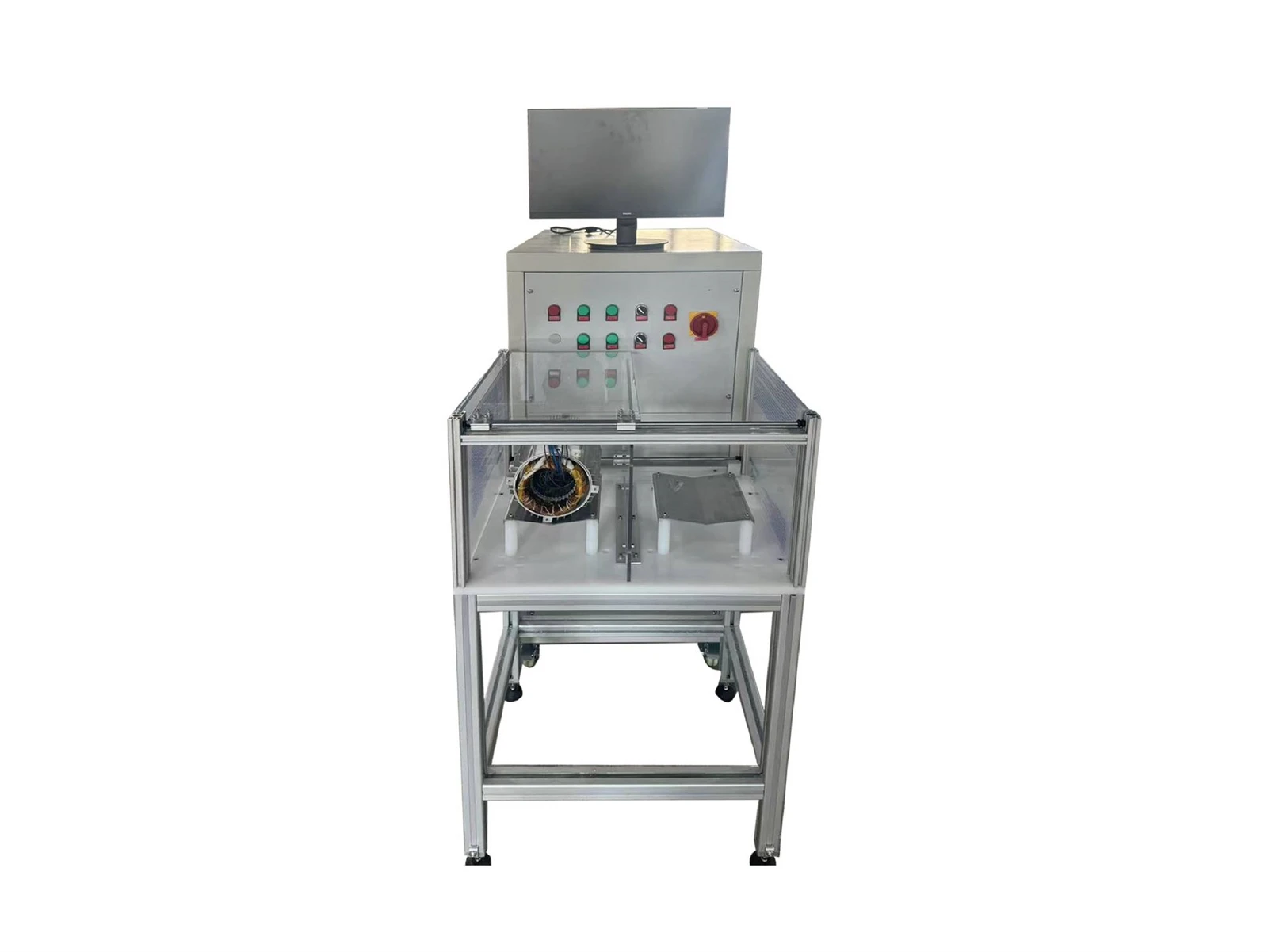

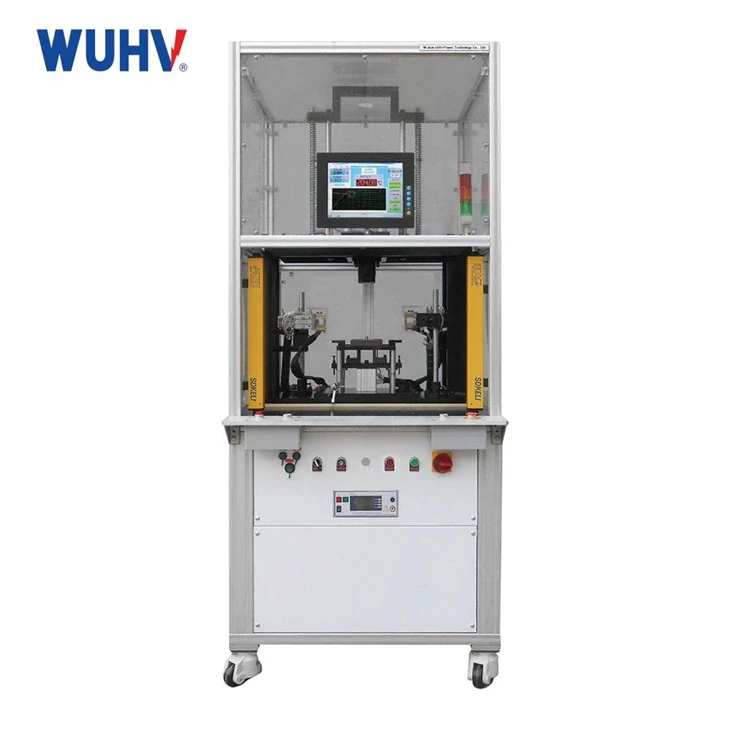

سیستم تست استاتور UHV-316D عمدتاً برای آزمایش استاتورهای ژنراتور تک فاز و سه فاز استفاده میشود و میتواند استاتورها را با سیمپیچهای 3 سیم، 6 سیم، 9 سیم و 12 سیم اندازهگیری کند. این سیستم آزمایشی از روش سیمکشی 2 کانالی استفاده میکند که برای آزمایش استاتورهای 3 سیم و 6 سیم موتورهای انرژی جدید زیر اندازه قاب H355 مناسب است.
موارد آزمایشی شامل تست مقاومت DC، تست مقاومت عایق، تست عایق بین چرخشی، تست ولتاژ مقاومت فرکانس توان، تست تعادل جریان سیم پیچ، و تست جهت چرخش.
آیتم های آزمون اختیاری شامل تست اندوکتانس، تست تعادل جریان، تست جهت چرخش میدان مغناطیسی.
ویژگی های محصول
1. نمایش همه نتایج آزمایش به طور همزمان برای مشاهده آسان داده ها، با ذخیره داده ها و عملکردهای چاپ.
2. مجهز به سوئیچ ایمنی با پا برای عملکرد ایمن و قابل اعتماد.
3. تستر استاتور متوسط و کوچک استاندارد، سیستم تقسیم، آسان برای کار.
4. سرعت اندازه گیری سریع، مناسب برای تولید با حجم بالا مانند لوازم خانگی و موتورهای پمپ آب.
پارامترهای فنی
|
مورد آزمایشی |
محدوده اندازه گیری |
دقت |
شرح عملکرد |
|
|
مقاومت DC |
(0.01-2000)Ω |
کلاس 0.2 |
جبران دمای خودکار؛ زمان تست قابل تنظیم |
|
|
مقاومت عایق |
DC500V /(1-500) MΩ |
کلاس 5.0 |
کسر خودکار عایق پس زمینه. زمان اندازه گیری قابل تنظیم |
|
|
تست نوبت اینتر |
DC (400-7000) Vp |
کلاس 2.0 |
زمان افزایش: 0.2 میکروثانیه؛ قضاوت خودکار عایق دور پیچ برای 1/400 پیچ |
|
|
ولتاژ مقاومت فرکانس برق |
مقاومت در برابر ولتاژ |
AC (400-5000)Vac |
زمان تست: 1 تا 60 ثانیه قابل تنظیم |
|
|
جریان نشتی |
(1-100) میلی آمپر |
کسر جریان نشت پس زمینه خودکار. با حفاظت در برابر خرابی |
||
