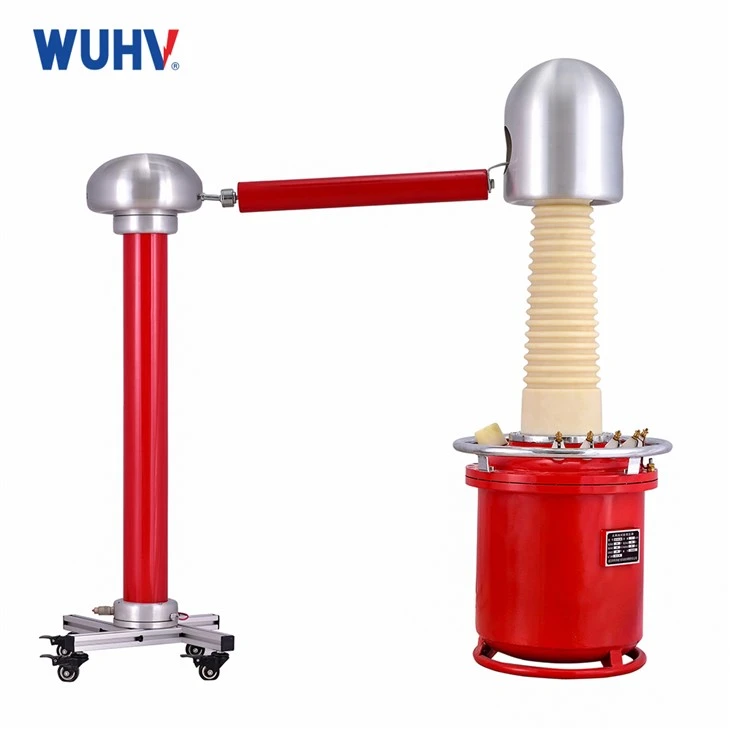

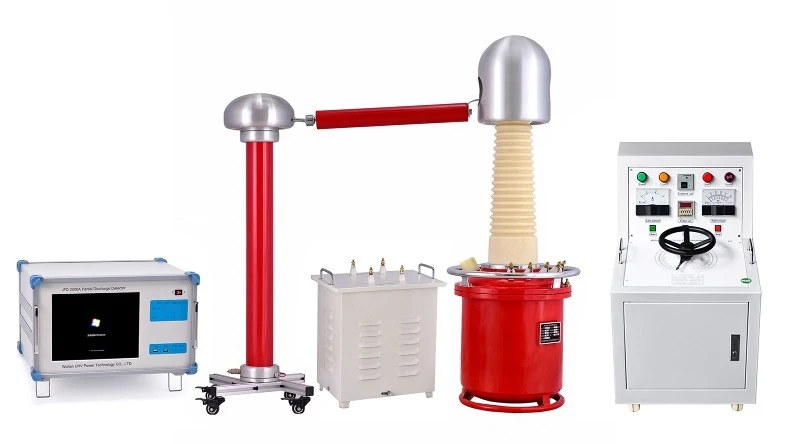

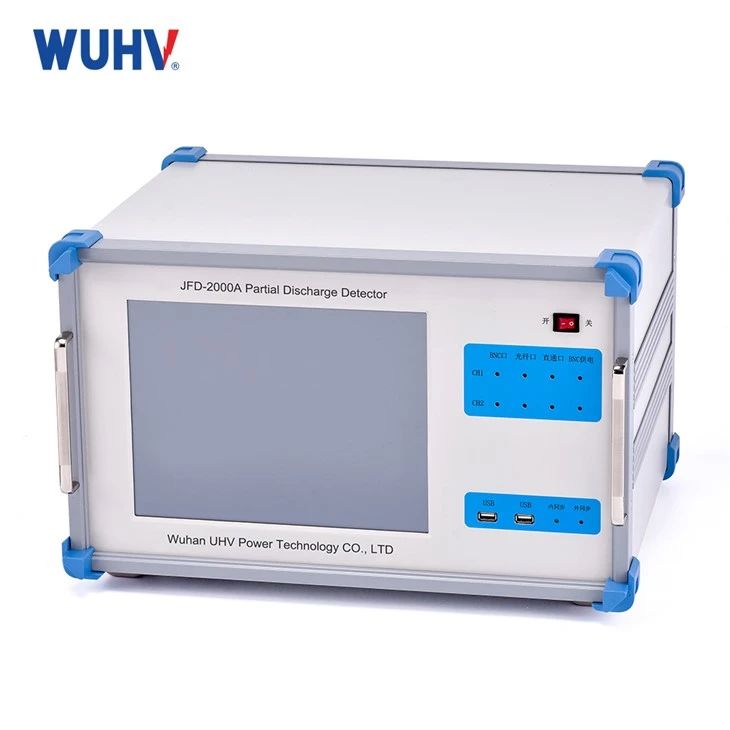

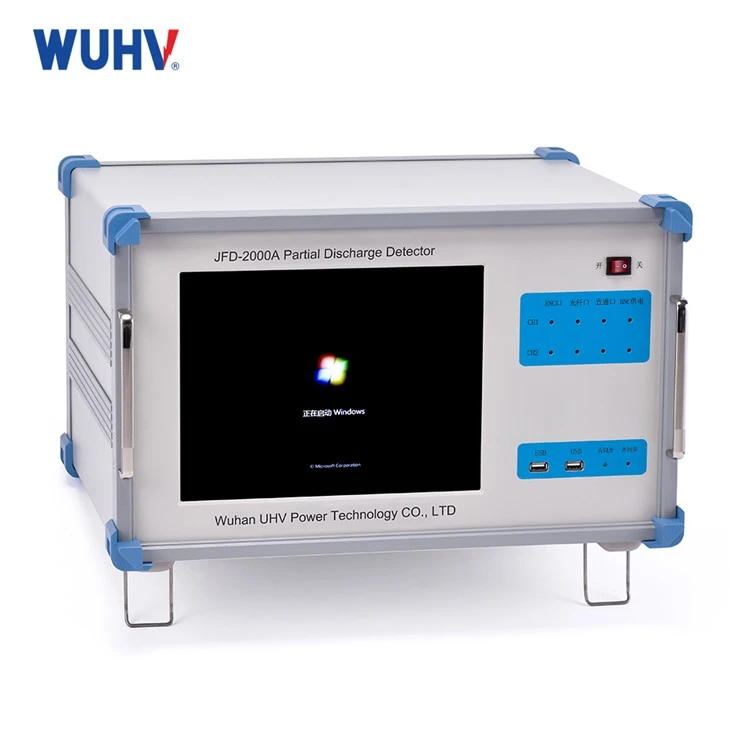

سیستم تشخیص تخلیه جزئی

تخلیه جزئی (PD) یک پدیده تخلیه جزئی و غیر نافذ است که در داخل یا روی سطح عایق تجهیزات الکتریکی با ولتاژ بالا (مانند ترانسفورماتورها ، کابل ها ، GIS ، موتورها و غیره) رخ می دهد. این یک نشانه اولیه مهم تخریب عایق است و توسعه طولانی مدت می تواند منجر به تجزیه عایق ، خرابی تجهیزات و حتی قطع برق شود. سیستم تشخیص تخلیه جزئی وسیله ای است که به طور خاص برای نظارت ، شناسایی و یافتن این پدیده تخلیه طراحی شده است و یکی از فناوری های اصلی نظارت بر وضعیت تجهیزات برق و تشخیص گسل است.

1. تشخیص: سیگنال های PD را با حساسیت و قابل اعتماد ضبط کنید.

2. سرکوب تداخل: الگوریتم های پردازش سیگنال دیجیتال (DSP) (مانند باند ، پاس بالا ، پاس بالا ، پاس کم) ، پردازش سیگنال دیجیتال (مانند تبدیل موجک ، فیلتر دیجیتال) و سایر روش ها برای سرکوب نویز و تداخل پس زمینه استفاده می شود.

3. استخراج ویژگی: پارامترهای اساسی مانند دامنه (شدت) ، فاز (موقعیت نسبت به ولتاژ فرکانس قدرت) و میزان تکرار (تعداد تخلیه در ثانیه) تخلیه را محاسبه کنید.

تشخیص الگوی: بر اساس نقشه توزیع فاز (φ - QN) تخلیه ، شکل موج پالس ، ویژگی های آماری و غیره ، از سیستم های متخصص ، شبکه های عصبی ، دستگاه های بردار پشتیبانی و سایر روش ها برای شناسایی انواع تخلیه (مانند تخلیه داخلی ، تخلیه سطح ، تخلیه تاج ، شناور تخلیه بالقوه) استفاده کنید.

5. ارزیابی شدت: بر اساس ظرفیت تخلیه (PC) ، انرژی تخلیه ، روند توسعه و غیره ، میزان آسیب تخلیه به عایق تجهیزات را ارزیابی کنید.

6. بومی سازی: با استفاده از اختلافات زمانی (مانند UHF ، سونوگرافی) ، استحکام سیگنال (مانند اسکن TEV) یا روش های متعدد همجوشی ، مکان خاص منبع PD را در داخل دستگاه تعیین می کند.

7. هشدار و تشخیص: بر اساس آستانه های از پیش تعیین شده یا نتایج تجزیه و تحلیل هوشمند ، زنگ هشدارها را تحریک کرده و گزارش های تشخیصی را ارائه می دهد.

8. مدیریت داده ها و تجزیه و تحلیل روند: داده های تاریخی را ذخیره کنید ، نمودارهای روند پارامتر تخلیه را بکشید و تغییرات حالت عایق را ارزیابی کنید.

تست کارخانه و آزمون پذیرش: از کیفیت عایق تجهیزات جدید اطمینان حاصل کنید.

تست تحویل: بازرسی قبل از نصب و بهره برداری تجهیزات.

آزمایش پیشگیری: آزمایش منظم آفلاین.

نظارت آنلاین: نظارت مداوم یا دوره ای در زمان واقعی تجهیزات مهم مانند ترانسفورماتورهای بزرگ ، GIS و کابل های ولتاژ بالا.

تشخیص گسل: هنگامی که تجهیزات غیر طبیعی است ، علت را پیدا کنید.

تأیید پس از نگهداری: تأیید کنید که آیا نقص پس از نگهداری از بین رفته است یا خیر.

خلاصه:

سیستم تشخیص تخلیه جزئی یک تجهیزات فنی مهم برای اطمینان از عملکرد ایمن و قابل اعتماد تجهیزات برق است. با ضبط و تجزیه و تحلیل سیگنال های تخلیه جزئی ، می تواند به طور مؤثر از گسلهای عایق هشدار دهد ، به نگهداری پیش بینی تجهیزات دست یابید و خطرات تصادف و هزینه های نگهداری را به میزان قابل توجهی کاهش دهد. با توسعه مداوم فناوری سنسور ، فناوری پردازش سیگنال و هوش مصنوعی ، سیستم های تشخیص تخلیه جزئی به سرعت در حال تحول به سمت حساسیت بالاتر ، توانایی ضد مداخله قوی تر ، تشخیص هوشمندانه تر و برنامه های آنلاین گسترده تر هستند. انتخاب روش های تشخیص مناسب (یا ترکیب) و سیستم ها برای انواع مختلف دستگاه و سناریوهای کاربردی بسیار مهم است.
