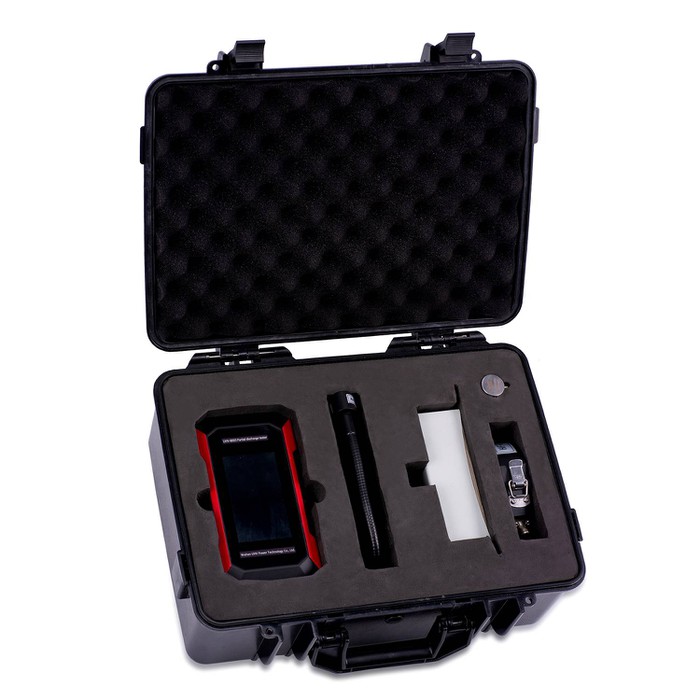

درتستر PDتحت ووهان UHV می تواند به بسیاری از کارگران برق کمک کند تا تست های مختلف قدرت را به راحتی انجام دهند.
نام کامل: مجموعه آزمایش تخلیه جزئی/ردیاب تخلیه جزئی
هدف:برای تشخیص و اندازه گیری پدیده های تخلیه جزئی در تجهیزات الکتریکی با ولتاژ بالا (مانند ترانسفورماتورهای برق ، ژنراتورها ، کابل های ولتاژ بالا ، سوئیچ ، عایق ، بوش و غیره) استفاده می شود.
تخلیه جزئی (PD) چیست:اشاره به تخلیه غیر نافذ که در داخل ، روی سطح یا در لبه یک محیط عایق تحت عمل یک میدان الکتریکی رخ می دهد. این بلافاصله باعث خرابی کامل تجهیزات نمی شود ، اما این یک نشانه مهم و علت تخریب عایق است. تخلیه جزئی طولانی مدت می تواند به تدریج مواد عایق را از بین ببرد ، در نهایت منجر به خرابی تجهیزات یا حتی تصادفات فاجعه بار (مانند انفجار ، آتش سوزی و قطع برق در مقیاس بزرگ) شود.
توابع تستر PD:
تشخیص: مشخص کنید که آیا فعالیت تخلیه جزئی در داخل دستگاه وجود دارد یا خیر.
اندازه گیری: اندازه گیری شدت تخلیه جزئی ، پارامترهای متداول شامل ظرفیت تخلیه ، فرکانس تخلیه ، فاز تخلیه ، انرژی تخلیه و غیره است.
موقعیت یابی: (برخی از دستگاه های پیشرفته) به تعیین مکان خاص در محل تخلیه کمک می کند.
تشخیص: با تجزیه و تحلیل ویژگی های تخلیه (مانند الگوهای تخلیه) ، شدت وضعیت عایق و انواع نقص (مانند حباب ، ناخالصی ، سنبله ، ترک های داخلی ، تخلیه سطح و غیره) را ارزیابی کنید.
تعمیر و نگهداری پیشگیرانه: به عنوان یک وسیله مهم برای نظارت بر شرایط ، آزمایش باید در حین کار تجهیزات یا نگهداری منظم انجام شود تا سریعاً خطرات عایق احتمالی را شناسایی کرده و از خرابی های غیر منتظره جلوگیری شود.
اصل کار:
هنگامی که تخلیه جزئی در داخل دستگاه رخ می دهد ، پدیده های فیزیکی مانند پالس های جریان کوچک ، انتشار موج الکترومغناطیسی (فرکانس رادیویی) ، امواج صوتی (امواج اولتراسونیک) ، نور و حتی تولید گاز ایجاد می کند.
تستر PD سیگنال های الکتریکی تولید شده توسط این پالس های تخلیه را از طریق خازن های اتصال (یا ترانسفورماتورهای جریان با فرکانس بالا) متصل به دستگاه ضبط می کند ، یا از روشهای غیر تهاجمی مانند سنسورهای اولتراسونیک ، سنسورهای فرکانس فوق العاده بلند و سنسورهای ولتاژ گذرا استفاده می کند تا پدیده های فیزیکی مربوطه را تشخیص دهد.
این ابزار باعث تقویت ، فیلترها ، فرآیندها و نمایش/تجزیه و تحلیل سیگنال های ضعیف ضبط شده می شود.
اهمیت: این یک ابزار تشخیصی کلیدی برای اطمینان از عملکرد ایمن و پایدار سیستم برق ، بهبود قابلیت اطمینان تجهیزات و گسترش عمر تجهیزات است. معمولاً برای آزمایش کارخانه تجهیزات ، آزمایش پذیرش انتقال ، آزمایش پیشگیری و تشخیص گسل استفاده می شود.
