تجهیزات ولتاژ مقاوم در برابر تشدید فرکانس متغیر? ووهان UHV متخصص در تولیدرزونانس سری، با طیف گسترده ای از انتخاب محصول و تست برق حرفه ای. برای پیدا کردنرزونانس سری، ووهان UHV را انتخاب کنید.
راتجهیزات ولتاژ مقاوم در برابر تشدید تبدیل فرکانسعمدتاً برای تست ولتاژ AC مقاومت تجهیزات الکتریکی اولیه در پست های 500 کیلوولت و کمتر طراحی و ساخته شده است. این می تواند الزامات تست ولتاژ AC را برای تجهیزات خازنی مانند ترانسفورماتورها، سیستم های GIS، سوئیچ های SF6، کابل ها، بوشینگ ها، ترانسفورماتورها، ژنراتورها، موتورها، بطری های چینی و غیره مطابق با مقررات برآورده کند. این می تواند شرایط تست تجهیزات ولتاژ بالا و جریان پایین و همچنین شرایط تست تجهیزات ولتاژ پایین و جریان بالا را برآورده کند. تجهیزات ولتاژ مقاوم در برابر تشدید فرکانس متغیر به طور گسترده در صنایعی مانند برق، متالورژی، نفت، شیمیایی و غیره استفاده می شود و برای نمونه های آزمایش خازنی با ظرفیت بالا و ولتاژ بالا مناسب است.

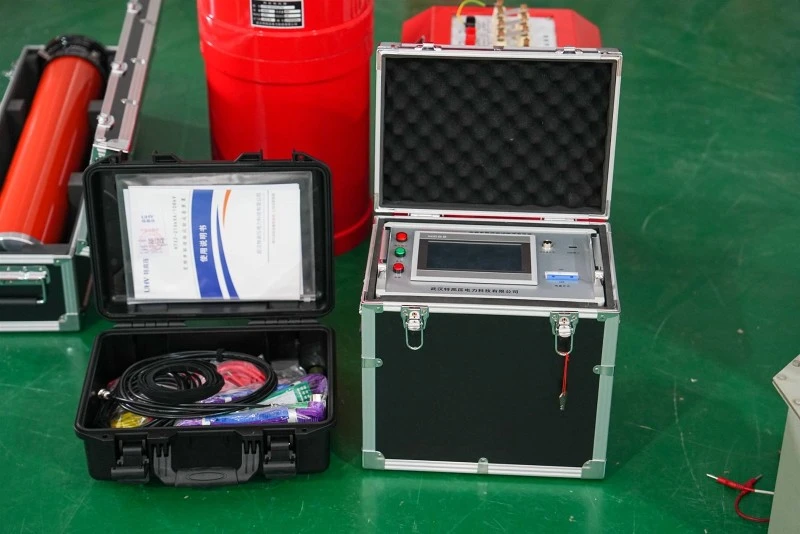

ترکیب تجهیزات استقامتی ولتاژ تشدید تبدیل فرکانس
تجهیزات مقاوم در برابر ولتاژ تشدید تبدیل فرکانس عمدتاً از یک منبع تغذیه تبدیل فرکانس، یک ترانسفورماتور تحریک، یک راکتور و یک تقسیم کننده ولتاژ خازنی تشکیل شده است.
اصل کار تجهیزات ولتاژ مقاوم در برابر تشدید تبدیل فرکانس
وقتی فرکانس مدار f=1/2 π√ LC، رزونانس در مدار رخ می‌دهد و ولتاژ نمونه آزمایشی Q برابر ولتاژ خروجی انتهای ولتاژ بالا ترانسفورماتور تحریک است. Q ضریب کیفیت سیستم است که ضریب تشدید ولتاژ است که معمولاً از ده ها تا صدها یا بیشتر متغیر است. ابتدا فرکانس خروجی منبع تغذیه فرکانس متغیر را برای القای رزونانس سری در مدار تنظیم کنید و سپس ولتاژ خروجی منبع تغذیه فرکانس متغیر را تحت شرایط رزونانس مدار تنظیم کنید تا به مقدار تست ولتاژ نمونه دست یابید. با توجه به رزونانس مدار، ولتاژ خروجی کمتر منبع تغذیه فرکانس متغیر می تواند ولتاژ تست بالاتری را در نمونه آزمایشی CX ایجاد کند.
ویژگی های تجهیزات استقامتی ولتاژ تشدید تبدیل فرکانس
صفحه نمایش بزرگ داده های آزمایش و وضعیت آزمایش را نمایش می دهد و عملکرد اعلان مرحله عملیات زمان واقعی دارد
می تواند به طور انعطاف پذیر ولتاژ آزمایشی، محدوده فرکانس و زمان فشار را تنظیم کند
نتایج آزمایش می تواند ظرفیت نمونه آزمایشی را محاسبه کند
مجهز به رابط ارتباطی کامپیوتری برای ارتباط آسان و مدیریت داده های تجربی
اندازه کوچک، وزن سبک، عملکرد آسان
وضوح بالا، وضوح فرکانس 0.001 هرتز
ایمنی و قابلیت اطمینان بالا، سیستم دارای عملکردهای حفاظت از جریان اضافه، اضافه ولتاژ و تخلیه است که می تواند به طور موثر از ایمنی شخصی و تجهیزات محافظت کند. نتایج آزمون را می توان با نرم افزار چاپ و ارتقا داد
