دستگاه تست ولتاژ مقاوم در برابر AC رزونانس سری؟ ووهان UHV در تولید تخصص دارددستگاه های ولتاژ مقاوم AC، با طیف گسترده ای از گزینه های محصول. هنگامی که به دنبال دستگاه های ولتاژ مقاوم در برابر AC هستید، Wuhan UHV را انتخاب کنید.
دستگاه تست رزونانس سری ولتاژ بالا-AC یک استدستگاه تست رزونانس سریکه از سلف های تنظیم شده و خازن های بار برای تولید رزونانس سری فرکانس توان و بدست آوردن ولتاژ تست فرکانس توان استفاده می کند. رزونانس سری شامل یک ترانسفورماتور ایزوله، یک منبع تغذیه تنظیم کننده فرکانس و ولتاژ، یک ترانسفورماتور تحریک، یک راکتور و یک تقسیم کننده ولتاژ خازنی است. خازن و راکتور نمونه آزمایشی یک اتصال رزونانس سری را تشکیل می دهند. تقسیم کننده ولتاژ به صورت موازی به نمونه آزمایشی متصل می شود تا ولتاژ تشدید را در نمونه آزمایشی اندازه گیری کند و سیگنال حفاظت از اضافه ولتاژ را ارائه دهد. خروجی توان مدولاسیون فرکانس از طریق یک ترانسفورماتور تحریک به مدار رزونانس سری کوپل می شود و توان تحریک را برای تشدید سری فراهم می کند.
رادستگاه تست رزونانس سری فرکانس متغیربا ابزارهای آزمایش عمومی متفاوت است و بزرگترین ویژگی آن این است که مجموعه تجهیزات مشابهی را می توان برای تست ولتاژ AC مقاومت در برابر AC تجهیزات الکتریکی مختلف مانند -کابل های متقابل، ترانسفورماتورها و غیره GIS، موتورهای الکتریکی و ژنراتورها، علاوه بر مدل های معمولی و متداول ارائه شده در این کاتالوگ انتخابی برای انتخاب کاربر، استفاده کرد. الزامات، برای برآورده کردن نیازهای تست مناطق، کاربران و نمونه‌های مختلف.
می دانیم که وقتی فرکانس مدار f{0}}/2 π√ LC، رزونانس در مدار رخ می دهد، و ولتاژ در نمونه آزمایشی Q برابر ولتاژ خروجی انتهای ولتاژ بالا ترانسفورماتور تحریک است. Q ضریب کیفیت سیستم است که ضریب تشدید ولتاژ است که معمولاً از ده ها تا صدها یا بیشتر متغیر است. ابتدا فرکانس خروجی منبع تغذیه فرکانس متغیر را برای القای رزونانس سری در مدار تنظیم کنید و سپس ولتاژ خروجی منبع تغذیه فرکانس متغیر را تحت شرایط رزونانس مدار تنظیم کنید تا به مقدار تست ولتاژ نمونه دست یابید. با توجه به رزونانس مدار، ولتاژ خروجی کمتر منبع تغذیه فرکانس متغیر می تواند ولتاژ تست بالاتری را در نمونه آزمایشی CX ایجاد کند.

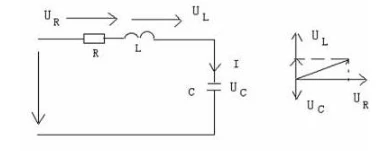

شکل 1 نمودار شماتیک تشدید سری
رادستگاه تست رزونانس سری فرکانس متغیرتوسعه یافته توسط ووهان UHV از اصل رزونانس سری استفاده می کند. از یک ترانسفورماتور تحریک برای تحریک مدار رزونانس سری استفاده می کند، فرکانس خروجی کنترل کننده فرکانس متغیر را تنظیم می کند و باعث می شود که اندوکتانس مدار L و نمونه آزمایشی C به صورت سری تشدید شوند. ولتاژ تشدید ولتاژ اعمال شده به نمونه آزمایشی است. دستگاه تست تشدید تبدیل فرکانس به طور گسترده در صنایعی مانند برق، متالورژی، نفت و مهندسی شیمی استفاده می شود و برای تحویل و آزمایش های پیشگیرانه نمونه های خازنی با ظرفیت بالا و ولتاژ بالا{4} مناسب است.

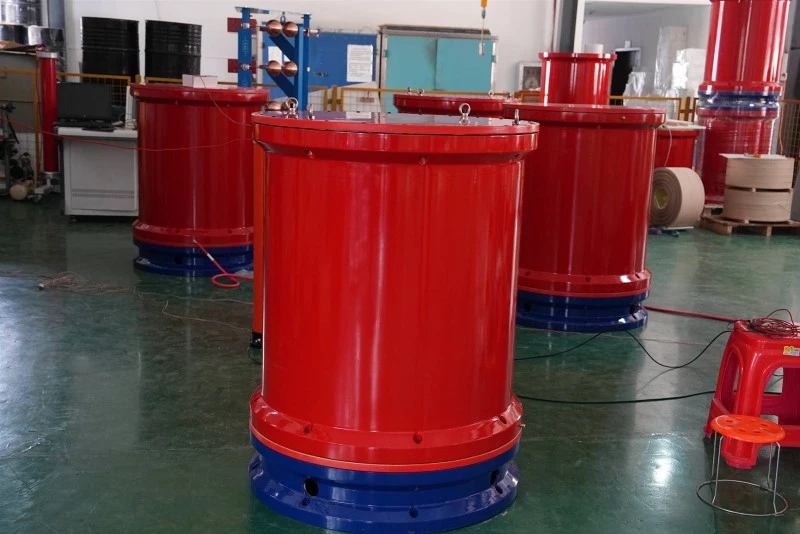

رادستگاه مقاوم در برابر ولتاژ تشدید سریعمدتاً از یک کنترل کننده مبدل فرکانس، ترانسفورماتور تحریک،-راکتور ولتاژ بالا،-تقسیم کننده ولتاژ بالا و غیره تشکیل شده است. از یک کنترلر و یک فیلتر تشکیل شده است. وظیفه اصلی یک کنترل کننده فرکانس متغیر تبدیل موج سینوسی فرکانس برق 380 ولت یا 200 ولت AC با دامنه و فرکانس ثابت به موج سینوسی با دامنه و فرکانس قابل تنظیم است. و برق کل تجهیزات را تامین کنید. وظیفه ترانسفورماتور تحریک افزایش ولتاژ خروجی توسط منبع تغذیه فرکانس متغیر تا ولتاژ تست مناسب است. راکتور ولتاژ بالا{11}L یکی از اجزای مهم مدار تشدید است. هنگامی که فرکانس توان برابر با 1/(2 π√ LCX) باشد، تحت رزونانس سری با نمونه آزمایشی CX قرار می گیرد.
دستگاه تست رزونانس سری فرکانس متغیر برای تست ولتاژ AC مقاومت کابل های برق پلی اتیلن 10KV، 35KV، 110KV، 220KV و 500KV مناسب است. مناسب برای تست ولتاژ 60KV، 220KV و 500KV GIS. مناسب برای تست ولتاژ مقاومت در برابر فرکانس قدرت ترانسفورماتورهای بزرگ و مجموعه ژنراتورها. تست ولتاژ مقاومت القایی برای ترانسفورماتورهای قدرت. اندازه گیری مقاومت زمین
با توجه به سال ها تمرکز بر تحقیق و تولید دستگاه های رزونانس سری، ووهان UHV بهترین انتخاب برایدستگاه های رزونانس سری فرکانس متغیراز نظر تکنولوژی، کیفیت و خدمات! پس از غربالگری در سراسر کشور، بسیاری از مشتریان حرفه‌ای در نهایت دستگاه تست رزونانس سری فرکانس متغیر ولتاژ بالا ووهان را انتخاب کردند. ووهان UHV قاطعانه بر این باور است که کیفیت در درجه اول و خدمات در درجه اول می تواند مورد لطف و ستایش مشتریان قرار گیرد!
