دستگاه ولتاژ مقاوم در برابر رزونانس سری فرکانس برق? ووهان UHV متخصص در تولیدsرزونانس اریس، با طیف گسترده ای از انتخاب محصول و تست برق حرفه ای. برای پیدا کردنرزونانس سری، ووهان UHV را انتخاب کنید.

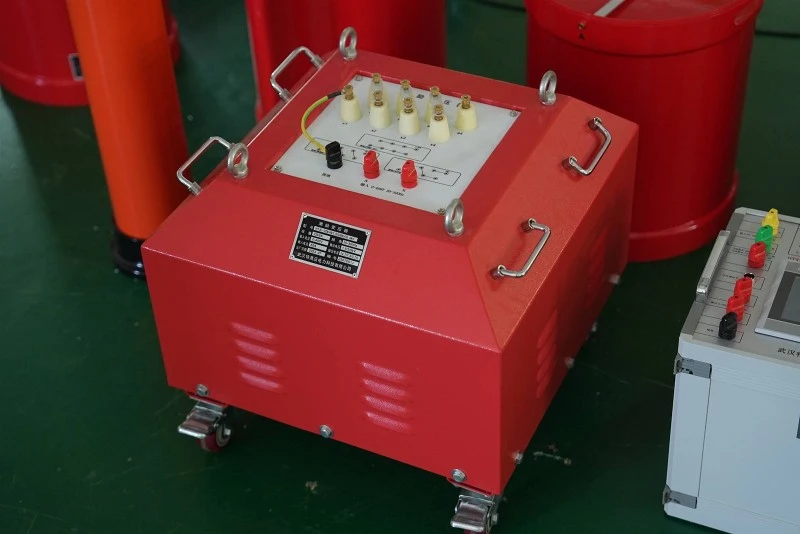

AC Resonant Test Set


عملکرد ایمن ترانسفورماتورها نه تنها مستلزم این است که عملکرد ترانسفورماتور مطابق با استانداردهای ملی و الزامات فنی کاربر باشد، بلکه همچنین نیاز به این دارد که مقاومت الکتریکی عایق ترانسفورماتور مطابق با الزامات استاندارد باشد. استحکام الکتریکی یک ترانسفورماتور شرط لازم برای ارزیابی عملکرد ایمن و قابل اطمینان آن در شرایط ولتاژ کاری معمولی و شرایط غیرعادی است و تست ولتاژ مقاومت فرکانس قدرت یکی از آزمایش‌ها است. آزمایش ولتاژ تحمل فرکانس توان کوتاه-این است که یک بار ولتاژ مقاومت نامی (مقدار مؤثر) مربوطه را به عایق اعمال کنیم. در طول تست ولتاژ مقاومت فرکانس توان، سیم پیچ آزمایش شده و سرب های ترانسفورماتور و همچنین اجزای متصل به آن (مانند کلیدها) همگی تحت ولتاژ آزمایش یکسانی قرار می گیرند، در حالی که سیم پیچ آزمایش نشده به زمین متصل می شود. برای ترانسفورماتورهای کاملاً عایق شده (یعنی با سطح عایق یکسان در ابتدا و انتهای سیم پیچ)، سطح عایق فرکانس توان و مقدار ولتاژ تحمل فرکانس توان در ابتدا و انتهای سیم پیچ سازگار است. برای ترانسفورماتورهای عایق درجه بندی شده (یعنی با سطوح عایق متفاوت در ابتدا و انتهای سیم پیچ)، مقدار آزمایش ولتاژ مقاومت فرکانس توان با سطح عایق فرکانس توان در انتهای سیم پیچ مطابقت دارد.


هدف از آزمون ولتاژ مقاومت فرکانس توان، ارزیابی قدرت عایق اصلی بین سیم پیچ و زمین و بین سیم پیچ ها است. این هدف را می توان برای ترانسفورماتورهای کاملاً عایق شده به طور کامل به دست آورد، اما برای ترانسفورماتورهای عایق درجه بندی شده، فقط می توان مقاومت عایق سیم پیچ به انتهای یوغ آهنی و مقاومت عایق قسمت سیم پیچ منتهی به زمین را ارزیابی کرد. در مورد استحکام عایق سیم پیچ به زمین و بین سیم پیچ ها، نمی تواند به هدف ارزیابی دست یابد.


1. تجهیزات آزمایشی


تست ولتاژ مقاومت فرکانس قدرت عمدتاً شامل منبع تغذیه آزمایشی، ترانسفورماتور آزمایشی، اندازه گیری و تجهیزات حفاظتی است. منبع تغذیه باید در تست ولتاژ مقاومت در برابر فرکانس برق قابل تنظیم باشد، که می تواند با تنظیم کننده های ولتاژ خود کوپلینگ، تنظیم کننده های ولتاژ سیم پیچ شیفت، مجموعه ژنراتور سنکرون و غیره قابل تنظیم باشد. ولتاژ باید برابر یا بیشتر از ولتاژ نامی در سمت ولتاژ پایین ترانسفورماتور آزمایشی باشد.


مجموعه ژنراتور سنکرون یک منبع تغذیه قابل تنظیم ایده آل است. مزایای آن فرکانس پایدار و شکل موج خوب است. معایب آن گران بودن، ردپای بزرگ و صدای زیاد در حین کار است. در طول تست ولتاژ مقاومت فرکانس قدرت، به دلیل ماهیت خازنی بار، اگر جبران در هنگام استفاده از آن به عنوان منبع تغذیه خوب نباشد، اغلب خود تحریکی رخ می دهد.


اتوترانسفورماتور یک منبع تغذیه متغیر است که از یک کنتاکت کشویی برای حرکت در طول سیم پیچ استفاده می کند. تنظیم ولتاژ آن یکنواخت نیست و درجه بندی می شود، اما هر مرحله ریز تقسیم می شود. به دلیل قیمت پایین، قابلیت حمل آسان، مقاومت در برابر نشتی کم، شکل موج خوب و استفاده گسترده. اما به دلیل کنتاکت های کشویی ظرفیت آن محدود است و برای تنظیم ولتاژ در ترانسفورماتورهای تست ظرفیت کوچک مناسب است.


اصل تنظیم ولتاژ یک رگولاتور سیم پیچ این است که دو سیم پیچ را با دورهای مساوی اما جهت سیم پیچ مخالف به صورت سری به هم وصل می کند و از یک سیم پیچ مدار کوتاه- برای پوشاندن دو سیم پیچ به صورت سری استفاده می کند. سیم پیچ اتصال کوتاه-می تواند بالا و پایین حرکت کند، بنابراین ولتاژ را تنظیم می کند. به دلیل عدم وجود کنتاکت های لغزنده در رگولاتور سیم پیچ تعویض، ظرفیت آن را می توان بسیار بزرگ ساخت و می توان از آن برای آزمایش ترانسفورماتورهای با ظرفیت بیشتر استفاده کرد. با این حال، به دلیل اشباع احتمالی مدار مغناطیسی در هسته آهنی رگولاتور سیم پیچ شیفت، شکل موج خروجی ولتاژ ممکن است ضعیف باشد. بنابراین هنگام انتخاب باید با توجه به وضعیت واقعی اقداماتی انجام شود.


ترانسفورماتور آزمایشی یک تجهیزات کلیدی برای تولید ولتاژ تست است. با توجه به این واقعیت که ترانسفورماتور آزمایش شده در طول آزمایش ولتاژ مقاومت فرکانس قدرت به عنوان یک خازن خالص رفتار می کند، اندازه ظرفیت نمونه آزمایشی با انتخاب ظرفیت ترانسفورماتور آزمایشی ارتباط نزدیکی دارد. در طول آزمایش، عموماً لازم است که ولتاژ نامی سمت ولتاژ قوی ترانسفورماتور آزمایشی کمی بیشتر از ولتاژ آزمایشی نمونه آزمایشی باشد و جریان نامی آن کمتر از حداکثر جریان ظرفیت خازنی نمونه آزمایشی نباشد. دستگاه های اندازه گیری و حفاظتی تجهیزات ضروری برای انجام تست های ولتاژ مقاومت فرکانس توان هستند. دستگاه های اندازه گیری رایج عبارتند از: شکاف توپ، ولت متر الکترواستاتیک، سیم پیچ اندازه گیری ترانسفورماتور آزمایشی، ترانسفورماتور ولتاژ بالا و تقسیم کننده ولتاژ خازنی فرکانس قدرت. روش اندازه گیری رایج در حال حاضر استفاده از تقسیم کننده ولتاژ خازنی فرکانس توان متصل به پیک ولت متر است. برای جلوگیری از وارد شدن بیش از حد جریان و اضافه ولتاژ ناشی از خرابی نمونه آزمایشی و آسیب ناخواسته به تجهیزات آزمایش و نمونه آزمایشی، معمولاً باید روش های خاصی برای محافظت از آنها در طول آزمایش ولتاژ مقاومت در برابر فرکانس قدرت اتخاذ شود. روش های حفاظتی متداول شامل قرار دادن مقاومتی با مقدار مقاومت معین به صورت سری بین ترانسفورماتور آزمایش و نمونه آزمایشی، اتصال شکاف توپ محافظ به موازات نمونه آزمایشی و نصب دستگاه های حفاظت از اضافه ولتاژ و جریان اضافی در سمت ولتاژ پایین ترانسفورماتور آزمایشی است.


2. مسائلی که باید در تست مقاومت ولتاژ مورد توجه قرار گیرد


در مرحله اول، اگر یک مجموعه ژنراتور به عنوان منبع تغذیه برای تست مقاومت ولتاژ استفاده شود، باید به پدیده خود تحریکی ژنراتور توجه ویژه ای شود. قبل از آزمایش، جریان خازنی سیستم باید بر اساس ظرفیت ترانسفورماتور آزمایش شده محاسبه شود و مقدار راکتانس جبرانی مناسب انتخاب شود. در مرحله دوم، ابزار اندازه گیری مناسبی را انتخاب کنید که الزامات دقت را بر اساس مقدار ولتاژ مقاومت نمونه آزمایشی برآورده کند. هنگام انتخاب یک تقسیم کننده ولتاژ، باید به الزامات قرارگیری تقسیم کننده ولتاژ، به ویژه انتخاب ابزارهای جانبی ولتاژ پایین توجه شود. پیک متر مورد استفاده برای کالیبراسیون نباید با سایر مدل های ابزار جایگزین شود. در غیر این صورت، بر نسبت تقسیم کننده ولتاژ تأثیر می گذارد و خطاهای اندازه گیری قابل توجهی ایجاد می کند.


مقاومت محافظ برای محدود کردن جریان اتصال کوتاه در هنگام خرابی ترانسفورماتور آزمایش شده استفاده می شود. اگر مقاومت محافظ به صورت سری وصل نباشد، معادل اتصال کوتاه ترانسفورماتور آزمایشی به طور مستقیم با ولتاژ خروجی بالاتر در هنگام خرابی ترانسفورماتور آزمایشی است که باعث ایجاد یک جریان اتصال کوتاه بزرگ- و آسیب به ترانسفورماتور آزمایشی می‌شود. نوسانات خطرناکی در سیم پیچ ولتاژ بالا- رخ می دهد که منجر به اضافه ولتاژ در نمونه آزمایش و ترانسفورماتور آزمایش می شود. بنابراین، محدود کردن جریان اتصال کوتاه به مقدار مجاز بسیار ضروری است، بنابراین یک مقاومت محافظ باید متصل شود و مقدار مقاومت آن به طور کلی به عنوان حد- جریان اتصال کوتاه در حد مجاز در نظر گرفته می‌شود.
