دستگاه ولتاژ مقاوم در برابر تشدید فرکانس برق

دستگاه ولتاژ مقاوم در برابر تشدید فرکانس برق? ووهان UHV متخصص در تولیدرزونانس سری، با طیف گسترده ای از انتخاب محصول و تست برق حرفه ای. برای پیدا کردنرزونانس سری، ووهان UHV را انتخاب کنید.

دستگاه ولتاژ مقاوم در برابر تشدید فرکانس برق

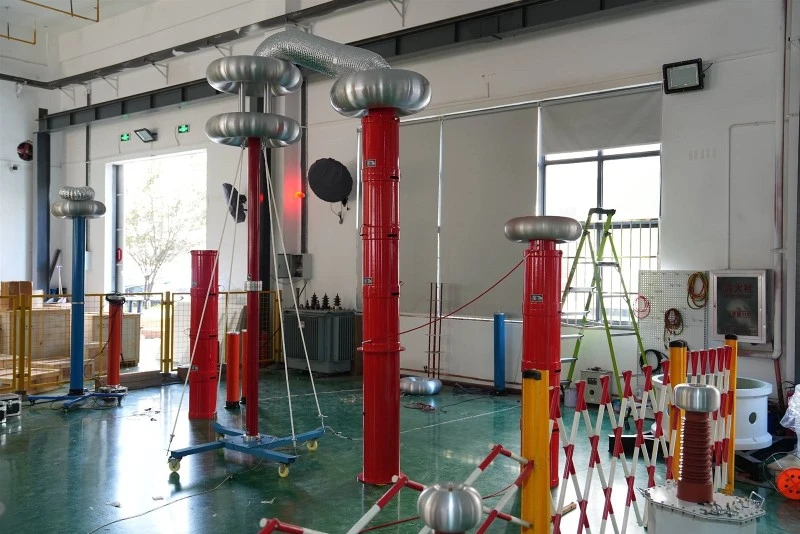

رادستگاه تشدید فرکانس برقعمدتاً برای آزمایش ولتاژ AC مقاومت متناوب 6 کیلوولت-500 کیلوولت-کابل های متقاطع-ولتاژ بالا-، ترانسفورماتورهای 6 کیلو ولت-500 کیلوولت، ژنراتورها، کلیدهای GIS و SF6، و سایر مبدل‌های ولتاژ بالا{11} و تجهیزات باسبار و بوش استفاده می‌شود. دستگاهی که از سلف های تنظیم شده و خازن های بار برای تولید رزونانس سری فرکانس توان و بدست آوردن ولتاژ تست فرکانس توان استفاده می کند. تجهیزات تست رزونانس سری به طور گسترده در صنایعی مانند برق، متالورژی، نفت و مهندسی شیمی استفاده می شود و برای تحویل و آزمایش پیشگیرانه نمونه های خازنی با ظرفیت بالا و ولتاژ بالا مناسب است.

طنین سری

L - اندوکتانس راکتور قابل تنظیم CX - ظرفیت جسم آزمایشی

R - مقاومت سری معادل بر اساس تلفات فعال راکتور قابل تنظیم، تلفات دی الکتریک جسم مورد آزمایش و اتلاف کامل مدار محاسبه شده است.

اندوکتانس راکتور قابل تنظیم در مدار سری را طوری تنظیم کنید که اندوکتانس XL آن در فرکانس توان f برابر با ظرفیت XCX خازن بار باشد. در این مرحله، تشدید کامل حاصل می شود و اندوکتانس راکتانس، اندوکتانس L در نقطه رزونانس است. وقتی مدار کاملاً رزونانس باشد،

ظرفیت بار CX اساساً ثابت است. هنگامی که L برای رسیدن به رزونانس کامل L0 تنظیم می شود، IX تنظیم می شود. هنگامی که به مقدار UC مورد نیاز رسید، آزمایش ولتاژ مقاومت آغاز می شود.

تحت رزونانس سری کامل، منبع تغذیه فقط UJ را برای ایجاد IX فراهم می‌کند، و توان تحریک PJ=UJIX با COS Φ=1 بر تلفات فعال جامع معادل IX2R در مدار غلبه می‌کند و رزونانس را هیجان‌انگیز و پایدار نگه می‌دارد.طنین سریتشدید ناشی از جبران ولتاژ یا تحریک ولتاژ پایین است.

ویژگی های اصلی ازدستگاه ولتاژ مقاوم در برابر تشدید فرکانس قدرت

Due to full compensation of resonant reactive power, the power of the power supply and equipment is only less than 1/10 of the required capacity of the tested object (1/Q>10)؛ این دستگاه دارای حجم کم، وزن سبک، ظرفیت خروجی زیاد است و به ظرفیت منبع تغذیه کمی نیاز دارد. این ارزان، آسان برای کار، و امن برای استفاده است.

رزونانس سری در واقع یک مدار فیلتر جریان است که جریان عبوری از نمونه آزمایشی را اساساً جریان اصلی می‌کند و نرخ اعوجاج شکل موج (THD) ولتاژ خروجی بسیار کوچک است که نسبت به انواع تجهیزات ولتاژ AC موجود برتر است.
جریان اتصال کوتاه-بعد از فلاش اور یا خرابی نمونه آزمایشی، تنها 1/10 یا کمتر از جریان آزمایشی قبل از اتصال کوتاه-(1/Q) است، که می تواند به طور موثر از گسترش آسیب به نقطه خطا پس از خرابی جلوگیری کند.

بلافاصله پس از فلاش اور، قوس به طور خودکار خاموش می شود، و فرآیند ایجاد ولتاژ حالت تشدید پس از خاموش کردن قوس نسبتا طولانی است (در ثانیه)، که یک فرآیند استقرار وضعیت ثابت- بدون در نظر گرفتن بیش از حد ولتاژ یا خطر بازگرداندن اضافه ولتاژ در سطح میکروثانیه‌ای است.

عملیات تنظیم را در اولویت قرار دهید

به منظور اطمینان از ایمنی و پیشرفت روان آزمایش، در طول آزمایش ولتاژ مقاومت رزونانس سری، لازم است ابتدا L را تنظیم کنید تا به رزونانس کامل L0 در ولتاژ تحریک اولیه پایین معین UJ0 (معمولاً چند صد ولت) برسد و به آرامی ولتاژ را در محدوده کوچکی از درجه جداسازی ST افزایش دهید تا زمانی که UC به مقدار ولتاژ اولیه برسد.
