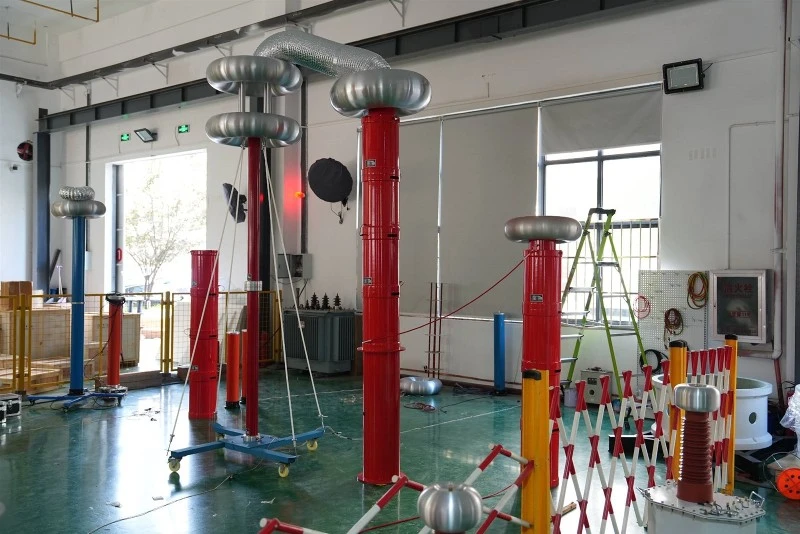

مجموعه کامل ازتجهیزات تست رزونانس سری تبدیل فرکانسیک دستگاه تست رزونانس سری است که از اندوکتانس تنظیم شده و ظرفیت بار برای تولید رزونانس سری فرکانس توان و بدست آوردن ولتاژ تست فرکانس توان استفاده می کند. مجموعه کامل تجهیزات تست رزونانس سری تبدیل فرکانس شامل ترانسفورماتور جداسازی، منبع تغذیه تنظیم فرکانس و ولتاژ، ترانسفورماتور تحریک، راکتور، تقسیم کننده ولتاژ خازن و غیره است. تقسیم کننده ولتاژ به صورت موازی به جسم آزمایشی متصل می شود و ولتاژ تشدید روی جسم آزمایشی با استفاده از تجهیزات تست رزونانس سری تبدیل فرکانس اندازه گیری می شود تا سیگنال حفاظت از اضافه ولتاژ به دست آید. خروجی توان مدولاسیون فرکانس از طریق یک ترانسفورماتور تحریک به مدار رزونانس سری کوپل می شود و توان تحریک را برای تشدید سری فراهم می کند.
تست ولتاژ مقاومت AC انواع مختلف ترانسفورماتورهای قدرت بزرگ، کابل های برق، توربین های بخار، ژنراتورهای آبی و سایر تجهیزات خازنی باید به طور منظم مطابق با روش های آزمایش انجام شود. در شرایط فرکانس توان، به دلیل ظرفیت بزرگ قطعه آزمایش یا ولتاژ تست بالا، ظرفیت منبع تغذیه دستگاه تست نیز نسبتاً بالا است. دستگاه‌های ولتاژ مقاوم در برابر فرکانس برق سنتی حجیم، سنگین، انجام{1}در سایت دشوار، ترکیب آنها دشوار است و انعطاف‌پذیری ضعیفی دارند. روش بهتر استفاده از آن استرزونانس سریبرای تست مقاومت در برابر ولتاژ
هنگامی که تست رزونانس سری تبدیل فرکانس تکمیل شد و به عنوان تست ولتاژ مقاومت تنظیم شد، مدولاسیون فرکانس در ولتاژ اولیه بر اساس فرکانس محاسبه شده انجام می شود. ابتدا زمین را بررسی کنید. مجموعه کامل تجهیزات تست تشدید سری تبدیل فرکانس باید به خوبی زمین شود. نقطه زمین تجهیزات آزمایشی و نقطه زمین هسته ژنراتور باید به طور همزمان زمین شوند. علاوه بر این، اجزای اندازه‌گیری دما و روتورهای ژنراتور نیز نیاز به اتصال زمین محافظ دارند. با این حال، در طول آزمایش مدولاسیون فرکانس، نتایج ایده آل نبودند و فرکانس الزامات فرکانس توان را برآورده نمی کرد. پس از قطع برق، سیم کشی خارجی درست بود و محل قرارگیری دو راکتور مشکوک بود که تحت تاثیر قرار گرفته است. مقدار راکتانس القایی تغییر کرد، فاصله و موقعیت راکتورها دوباره تنظیم شد و نقطه تشدید فرکانس توان 50 هرتز پیدا شد. ولتاژ افزایش یافت و مقدار ولتاژ مقاومت به مدت یک دقیقه حفظ شد. تست ولتاژ مقاومت فرکانس قدرت به آرامی گذشت. از طریق این آزمایش، ما تجربه ارزشمندی در تست ولتاژ مقاومت موتورهای ولتاژ بالا{11} بزرگ جمع آوری کرده ایم.
در کاربردهای عملی، مشخص شده است که وقتی ولتاژ نزدیک به ولتاژ آزمایش افزایش می‌یابد، سرعت افزایش ولتاژ بسیار سریع است و نوسان ولتاژ زیاد است که حتی می‌تواند باعث حفاظت ولتاژ شود. بنابراین، لازم است آزمایش را مجدداً راه اندازی کنید، که برای ایمنی تجهیزات مناسب نیست. با این حال، اگر مقدار حفاظت ولتاژ بیش از حد بالا تنظیم شود، مجموعه کامل ازتجهیزات تست رزونانس سری فرکانس متغیرنمی تواند به طور موثر از تجهیزات آزمایش شده در برابر ولتاژ اضافی محافظت کند.
چندین روش برای بهبود پایداری وجود دارد تجهیزات تست رزونانس سری تبدیل فرکانس:
1. انحراف از فرکانس تشدید را برای آزمایش انتخاب کنید. می دانیم که برای کاهش ظرفیت ترانسفورماتور آزمایشی، مقدار Q باید تا حد امکان بزرگ باشد. با این حال، زمانی که مقدار Q بزرگ است و از فرکانس رزونانس منحرف می شود، سرعت نسبتاً آهسته است. بنابراین، تا زمانی که ظرفیت تجهیزات تست رزونانس سری فرکانس متغیر اجازه می دهد، می توانیم برای تقویت ولتاژ و کاهش سرعت افزایش ولتاژ، از فرکانس تشدید منحرف شویم.
2. ضریب کیفیت مدار را تنظیم کنید. از Q=Uc/U=1/ω CR می توان دریافت که برای کاهش مقدار q باید مقاومت مدار را افزایش داد. به این ترتیب ظرفیت خروجی ترانسفورماتور تحریک نیز باید افزایش یابد تا به ولتاژ تست برسد. بنابراین، هنگام اعمال این روش برای مجموعه کامل تجهیزات تست رزونانس سری فرکانس متغیر، باید تحت شرایط مجاز ظرفیت انجام شود.
3. الزامات مقاومت به زمین. سیم اتصال به زمین باید به طور قابل اعتمادی به بدنه اتصال به زمین وصل شود و مقاومت زمین کمتر از 4 Ω باشد.
