برای چه شرایطی استرزونانس سریرخ دهد؟ ووهان UHV متخصص در تولیدرزونانس سری، با طیف گسترده ای از انتخاب محصول و تست الکتریکی حرفه ای. برای پیدا کردنرزونانس سری، ووهان UHV را انتخاب کنید.
در یک مدار سری متشکل از مقاومت‌ها، سلف‌ها و خازن‌ها، زمانی که راکتانس ظرفیت XC{0}}القایی XL برابر باشد، رزونانس سری رخ می‌دهد و فاز ولتاژ U و جریان I در مدار یکسان است. هنگامی که یک رزونانس سری در یک مدار رخ می دهد، امپدانس مدار Z=√ R2+XC-XL2=R، امپدانس کل در مدار کوچکترین است و جریان به حداکثر مقدار خود می رسد. این ممکن است ولتاژهای بالایی در سلف ها و خازن ها ایجاد کند که چندین برابر ولتاژ منبع تغذیه است، از این رو رزونانس سری به عنوان رزونانس ولتاژ نیز شناخته می شود.

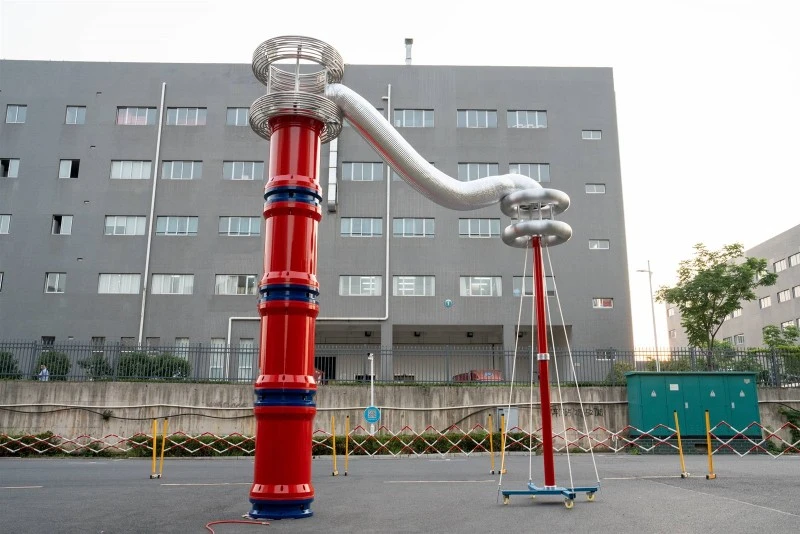

طنین سریبه مدولاسیون فرکانس و مدولاسیون القایی تقسیم می شود. به طور کلی از منبع تغذیه فرکانس متغیر، ترانسفورماتور تحریک، راکتور و تقسیم کننده ولتاژ خازنی تشکیل شده است. خازن و راکتور نمونه آزمایشی یک اتصال رزونانس سری را تشکیل می دهند. تقسیم کننده ولتاژ به صورت موازی به نمونه آزمایشی متصل می شود تا ولتاژ تشدید روی نمونه آزمایشی را اندازه گیری کند و سیگنال حفاظت از اضافه ولتاژ را ارائه دهد.
تست ولتاژ مقاومت رزونانس سری یک روش جدید تست ولتاژ بالا است که از اندوکتانس راکتور و ظرفیت جسم آزمایشی برای تشکیل مدار سری LC استفاده می‌کند، فرکانس ولتاژ خروجی منبع تغذیه فرکانس متغیر را تنظیم می‌کند، رزونانس سری را به دست می‌آورد و ولتاژ بالایی را روی جسم آزمایشی بدست می‌آورد. مورد استقبال کارشناسان قرار گرفته و به طور گسترده در داخل و خارج از کشور مورد استفاده قرار گرفته است.
در حال حاضر، ما بسیاری از ابزارهای تشخیص را با استفاده از اصل توسعه داده ایمرزونانس سریاز جمله دستگاه های تست رزونانس سری، دستگاه های تست رزونانس سری فرکانس متغیر کابلی، دستگاه های تست تشدید سری فرکانس متغیر پست و دستگاه های تقویت رزونانس برای بازرسی CVT.
با توجه به اصل تشدید، می دانیم که وقتی مقدار القایی X1 راکتور جریان L برابر با مقدار خازن Xc در مدار باشد، مدار به حالت رزونانس می رسد. در این زمان، فقط مقاومت مدار R توان اکتیو را در مدار مصرف می کند، در حالی که توان راکتیو بین راکتور و خازن نمونه آزمایشی به سمت عقب و جلو نوسان می کند و در نتیجه ولتاژ بالایی در نمونه آزمایش ایجاد می کند.
شرایط ایجاد رزونانس سری:
X L =X C
به دلیل ولتاژ بالای تولید شده توسط رزونانس سری در L و C، ممکن است باعث آسیب به خرابی سیم پیچ ها یا خازن ها شود. بنابراین، در مهندسی قدرت،رزونانس سریتا حد امکان باید از آن اجتناب شود و دستگاه های تست رزونانس سری نیز برای تشخیص سیستم قدرت استفاده خواهند شد.
مزایای رزونانس سری
1. ظرفیت توان مورد نیاز بسیار کاهش می یابد. دستگاه تست رزونانس سری سری از راکتورهای تشدید و ظرفیت جسم آزمایشی برای تولید رزونانس استفاده می کند و در نتیجه ولتاژ بالا و جریان بالا مورد نیاز را به دست می آورد. در کل سیستم، منبع تغذیه فقط نیاز به تامین بخش مصرف فعال سیستم دارد. بنابراین، منبع تغذیه مورد نیاز برای آزمایش تنها 1/Q برابر ظرفیت آزمایش است (Q ضریب کیفیت است).
2. وزن و حجم تجهیزات بسیار کاهش یافته است. در یک منبع تغذیه رزونانس سری، نه تنها دستگاه تنظیم کننده ولتاژ بالا و ترانسفورماتور تست فرکانس توان بالا{3} حجیم حذف می‌شود، بلکه منبع تغذیه تحریک تشدید تنها به 1/Q از ظرفیت آزمایش نیاز دارد، که وزن و حجم سیستم را تا حد زیادی کاهش می‌دهد، معمولاً 1/5-1/10 دستگاه‌های آزمایشی معمولی.
3. شکل موج ولتاژ خروجی را بهبود بخشید. منبع تغذیه تشدید یک مدار فیلتر رزونانسی است که می تواند اعوجاج شکل موج ولتاژ خروجی را بهبود بخشد، موج سینوسی خوبی به دست آورد و به طور موثر از شکست کاذب نمونه آزمایشی ناشی از پیک های هارمونیک جلوگیری کند.
4. از سوزاندن نقطه خطا از جریان‌های مدار کوتاه{{1} بزرگ جلوگیری کنید. در حالت تشدید، هنگامی که نقطه ضعف عایق نمونه آزمایشی خراب می شود، مدار بلافاصله جدا می شود (خازن تغییر می کند، شرایط تشدید را برآورده نمی کند)، و جریان مدار به سرعت به 1/Q جریان آزمایش عادی کاهش می یابد. با این حال، هنگام استفاده از ترانسفورماتورهای رزونانس موازی یا آزمایش سنتی برای تست ولتاژ AC، جریان شکست بلافاصله ده ها برابر افزایش می یابد. در مقایسه با این دو، جریان اتصال کوتاه-صدها برابر با جریان شکست متفاوت است. بنابراین، رزونانس سری می‌تواند به طور موثری نقاط ضعف عایق را بدون نگرانی از جریان‌های مدار کوتاه- که نقطه خطا را می‌سوزاند، شناسایی کند.
5. بازیابی اضافه ولتاژ وجود نخواهد داشت. هنگامی که نمونه آزمایشی دچار خرابی و فلاش اور می شود، به دلیل از دست دادن شرایط تشدید، ولتاژ بالا بلافاصله از بین می رود، قوس بلافاصله خاموش می شود، مدار محافظ دستگاه فعال می شود و خروجی قطع می شود.
