کاربرد مدار رزونانس سری

کاربرد مدار رزونانس سری؟ ووهان UHV متخصص در تولیدرزونانس سری، با طیف گسترده ای از انتخاب محصول و تست الکتریکی حرفه ای. برای پیدا کردنرزونانس سری، ووهان UHV را انتخاب کنید.

با توجه به الزامات آزمایش‌های تحویل تجهیزات الکتریکی، آزمایش‌های ولتاژ مقاومت AC برای تجهیزات خازنی مانند ترانسفورماتور، سیستم‌های GIS، قطع کننده‌های مدار SF6، ترانسفورماتورهای جریان، کابل‌های برق و بوش‌ها در حین تحویل مورد نیاز است. هنگام استفاده از روش سنتی تست ولتاژ فرکانس برق برای آزمایش ولتاژ مقاومت AC تجهیزات خازنی، ترانسفورماتور آزمایش تقویت کننده حجیم و بزرگ است و به دست آوردن منبع تغذیه آزمایشی جریان بالا در محل کار دشواری است. در مقایسه با روش‌های آزمایش سنتی، رزونانس سری فرکانس متغیر دارای مزایای ظرفیت ورودی کوچک، وزن سبک تجهیزات، ضریب کیفیت بالا، تنظیم خودکار، حفاظت‌های متعدد و روش‌های ترکیبی انعطاف‌پذیر است.

با توجه به اینکه منبع تغذیه رزونانس سری از طریق رزونانس بین راکتور رزونانس و خازن آزمایش شده ولتاژ بالا و جریان بالایی تولید می کند، منبع تغذیه آزمایشی فقط نیاز به تامین توان اکتیو سیستم دارد، بنابراین منبع تغذیه مورد نیاز آن تنها 1/Q ظرفیت آزمایش است. علاوه بر این، از آنجایی که آزمایش تشدید سری نیازی به دستگاه تنظیم کننده ولتاژ بالا و ترانسفورماتور تست فرکانس توان ندارد، منبع تغذیه تحریک تشدید تنها به 1/Q ظرفیت آزمایش نیاز دارد که وزن و حجم سیستم تشدید سری را تا حد زیادی کاهش می‌دهد. علاوه بر این، منبع تغذیه تشدید یک مدار فیلتر رزونانسی است که می‌تواند شکل موج ولتاژ خروجی را بهبود بخشد، در نتیجه از پیک‌های هارمونیک از ایجاد شکست کاذب نمونه آزمایش جلوگیری می‌کند. در حالت تشدید سری، زمانی که نقطه ضعیف عایق نمونه آزمایشی خراب می‌شود، مدار بلافاصله تشدید را از دست می‌دهد و جریان حلقه به سرعت به 1/Q جریان آزمایش عادی کاهش می‌یابد، بنابراین می‌تواند از سوزاندن جریان‌های مدار کوتاه- بزرگ نقطه خطا نیز جلوگیری کند.

آزمایش‌های الکتریکی فشار قوی عمدتاً با هدف بازرسی ایمنی تجهیزات سیستم عایق در سیستم‌های قدرت انجام می‌شود و در عین حال، آزمایش‌های منظم باید بر روی تجهیزات الکتریکی در طول کار روزانه انجام شود. تست ولتاژ مقاومت متناوب یک روش آزمایشی رایج در آزمایش‌های الکتریکی ولتاژ بالا است، اما برای منبع تغذیه و تجهیزات به نیازهای بالایی نیاز دارد. استفاده از تجهیزات رزونانس سری تا حد زیادی دشواری تست ولتاژ مقاومت AC را کاهش می‌دهد و آزمایش را قادر می‌سازد تا به خوبی پیش برود. بنابراین تحلیل و بررسی کاربرد آن ضروری استرزونانس سریدر تست ولتاژ بالا-

مروری بر رزونانس سریال

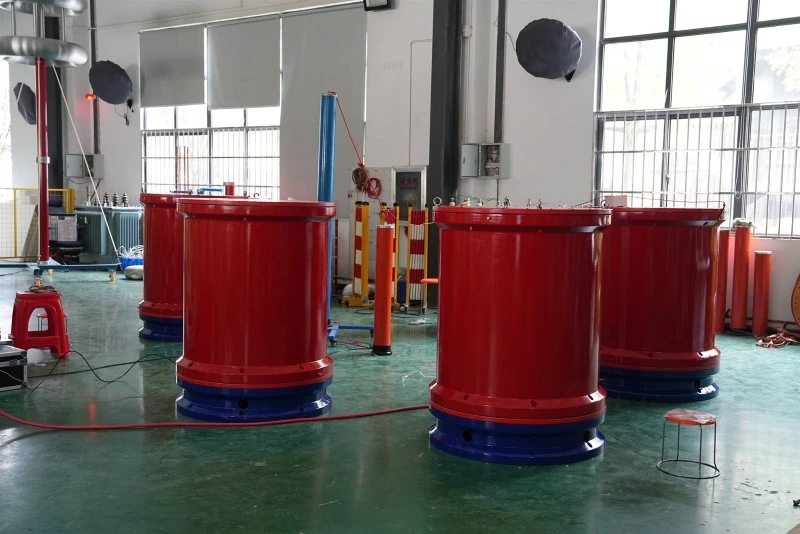

در آزمایش‌های ولتاژ بالا، کاربرد رزونانس سری استفاده از مدار تشدید سری RLC برای تولید رزونانس است، به طوری که جریان و ولتاژ منبع تغذیه در فاز هستند و اثر یکسان بودن ولتاژ توان راکتیو اما در فاز مخالف را ایجاد می‌کند و کل مدار مقاومت نشان می‌دهد. در این میان، مقدار جریان تشدید به اندازه مقاومت بستگی دارد و فرکانس تشدید آن توسط پارامترهای مدار L و C تنظیم می شود. با تنظیم این دو پارامتر می توان به رزونانس سری دست یافت. از این رو می توان دریافت که برای بکارگیری فناوری رزونانس سری در آزمایشات ولتاژ بالا، اولین تجهیزات تشدید کننده ای که باید تجهیز شود شامل دو بخش یعنی راکتورها و خازن ها است. در میان آنها، راکتور القایی L را تولید می کند، در حالی که خازن ظرفیت C را تولید می کند. با تنظیم مقادیر L و C برای سازگاری فرکانس سیگنال قدرت خارجی با فرکانس ثابت مدار، رزونانس در مدار رخ می دهد. هنگامی که تشدید رخ می دهد، مقدار ولتاژ به دست آمده در خازن و سلف حداکثر است، به طوری که حداکثر مقدار ولتاژ را می توان برای آزمایش جسم آزمایشی تجهیزات قدرت برای دستیابی به هدف آزمایش استفاده کرد. به طور خاص، کل دستگاه رزونانس سری عمدتاً شامل یک منبع تغذیه تنظیم کننده ولتاژ فرکانس متغیر، یک ترانسفورماتور تحریک، یک راکتور ولتاژ بالا و یک تقسیم کننده ولتاژ بالا{10}}است. در میان آنها، منبع تغذیه تنظیم کننده ولتاژ فرکانس متغیر عمدتاً فرکانس و ولتاژ دامنه قابل تنظیم را در آزمایشات با عملکردهای حفاظتی متعدد مانند حفاظت از اضافه ولتاژ، حفاظت از تخلیه و حفاظت از جریان اضافه ارائه می دهد. ترانسفورماتور تحریک می تواند ولتاژ خروجی منبع تغذیه فرکانس متغیر را به ولتاژ مورد نیاز برای آزمایش افزایش دهد، به طوری که ولتاژ فرکانس متغیر الزامات رزونانس را برآورده کند. تقسیم کننده ولتاژ بالا برای اندازه گیری ولتاژ تست و محافظت از سیگنال ها استفاده می شود. راکتور زیبا یک جزء ضروری در مدار تشدید و ابزار مهمی برای تولید رزونانس است. هنگامی که فرکانس سیستم با فرکانس توان مطابقت دارد، رزونانس سری رخ می دهد.

در مقایسه با دستگاه تست ولتاژ مقاومت فرکانس AC،رزونانس سری فرکانس متغیردارای مزایای ظرفیت توان کم، وزن سبک تجهیزات آزمایشی، شکل موج ولتاژ خروجی خوب است و می تواند به طور موثر از پیک هارمونیک از ایجاد شکست کاذب نمونه آزمایش جلوگیری کند و می تواند از سوزاندن جریان مدار کوتاه{0} بزرگ نقطه خطا جلوگیری کند. اصل، تجزیه و تحلیل کاربرد مهندسی و آزمایش‌های میدانی رزونانس سری فرکانس متغیر نشان می‌دهد که دارای مزایای فنی برجسته و چشم‌انداز کاربردی خوبی در آزمایش‌های مهندسی قدرت است.
